四、电力线路金具

输电线路导线的自身连接及绝缘子连接成串，导线、绝缘子自身保护等所用附件称为线路金具。线路金具在气候复杂、污秽程度不一的环境条件下运行，故要求金具应有足够的机械强度、耐磨和耐腐蚀性。

金具的用途和分类

金具在架空电力线路中，主要用于支持、固定和接续导线及绝缘子连接成串，亦用于保护导线和绝缘子。按金具的主要性能和用途，可分以下几类：

1、线夹类

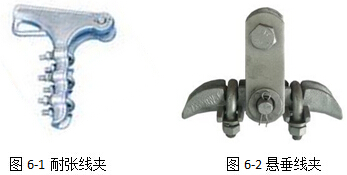

线夹是用来握住导、地线的金具。根据使用情况，线夹分为耐张线夹(见图6-1)和悬垂线夹(见图6-2)两类。

悬垂线夹用于直线杆塔上悬吊导、地线，并对导、地线应有一定的握力。

耐张线夹用于耐张、转角或终端杆塔，承受导、地线的拉力。用来紧固导线的终端，使其固定在耐张绝缘子串上，也用于避雷线终端的固定及拉线的锚固。

2、联结金具类

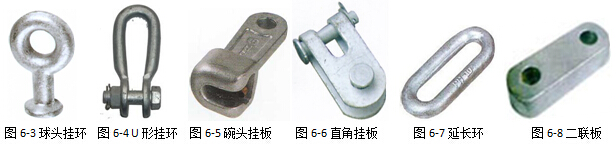

联结金具(见图6-3至6-8)主要用于将悬式绝缘子组装成串，并将绝缘子串连接、悬挂在杆塔横担上。线夹与绝缘子串的连接，拉线金具与杆塔的连接，均要使用联结金具，常用的联结金具有球头挂环、碗头挂板，分别用于联结悬式绝缘子上端钢帽及下端钢脚，还有直角挂板(一种转向金具，可按要求改变绝缘子串的连接方向)，U形挂环(直接将绝缘子串固定在横担上)、延长环(用于组装双联耐张绝缘子串等)、二联板(用于将两串绝缘子组装成双联绝缘子串)等。

联结金具型号的首字按产品名称首字而定，如W一碗头挂板，Z一直角挂板。

接续金具(见图6-9、6-10)用于接续各种导线、避雷线的端头。接续金具承担与导线相同的电气负荷，大部分接续金具承担导线或避雷线的全部张力，以字母J表示。根据使用和安装方法的不同，接续金具分为钳压、液压、爆压及螺栓连接等几类。

4、防护金具类

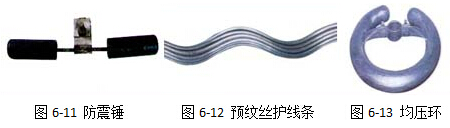

防护金具分为机械和电气两类。机械类防护金具是为防止导、地线因振动而造成断股，电气类防护金具是为防止绝缘子因电压分布严重不均匀而过早损坏。机械类有防振锤(见图6-11)、预绞丝护线条(见图6-12)、重锤等;电气类金具有均压环(见图6-13)，屏蔽环等。
