三、绝缘子

绝缘子是一种隔电产品，一般是用电工陶瓷制成的，又叫瓷瓶。另外还有钢化玻璃制作玻璃绝缘子和用硅橡胶制作的合成绝缘子。

绝缘子的用途是使导线之间以及导线和大地之间绝缘，保证线路具有可靠的电气绝缘强度，并用来固定导线，承受导线的垂直荷重和水平荷重。换句话说，绝缘子既要能满足电气性能的要求，又要能满足机械强度的要求。

按照机械强度的要求，绝缘子串可组装成单串、双串、V形串。对超高压线路或大跨越等，由于导线的张力大，机械强度要求高，故有时采用三串或四串绝缘子。绝缘子串基本有两大类，即悬垂绝缘串和耐张绝缘子串。悬垂绝缘子串用于直线杆塔上，耐张绝缘子串用于耐张杆塔或转角、终端杆塔上。

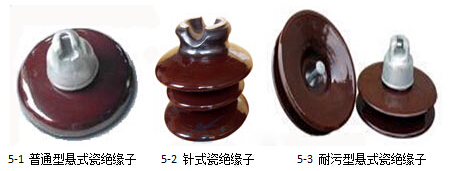

1、普通型悬式瓷绝缘子

普通型悬式瓷绝缘子(见图5-1)按金属附件连接方式可分为球型连接和槽型连接两种。输电线路多采用球型连接。

2、针式绝缘子

针式绝缘子(见图5-2)，主要用于线路电压不超过35kV，导线张力不大的直线杆或小转角杆塔。优点是制造简易、价廉，缺点是耐雷水平不高，容易闪络。

3、耐污型悬式瓷绝缘子

普通瓷绝缘子只适用于正常地区，也就是说比较清洁的地区，如在污秽区使用，因它的绝缘爬电距离较小，易发生污闪事故，所以在污秽区要使用耐污型悬式瓷绝缘子(见图5-3)，以达到污秽区等级相适应的爬电距离，防止污闪事故发生。

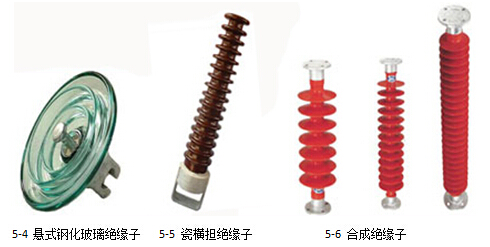

4、悬式钢化玻璃绝缘子

悬式玻璃绝缘子(见图5-4)具有重量轻、强度高，耐雷性能和耐高、低温性能均较好。当绝缘子发生闪络时，其玻璃伞裙会自行爆裂。

5、瓷横担绝缘子

瓷横担(见图5-5)绝缘水平高，自洁能力强，可减少人工清扫;能代替钢横担，节约钢材;结构简单、安装方便、价格较低。

6、合成绝缘子

合成绝缘子(见图5-6)是一种新型的防污绝缘子，尤其适合污秽地区使用，能有效地防止输电线路污闪事故的发生。它和耐污型悬式瓷绝缘子比较，具有体积小、重量轻、清扫周期长、污闪电压高、不易破损、安装运输省力方便等优点。
