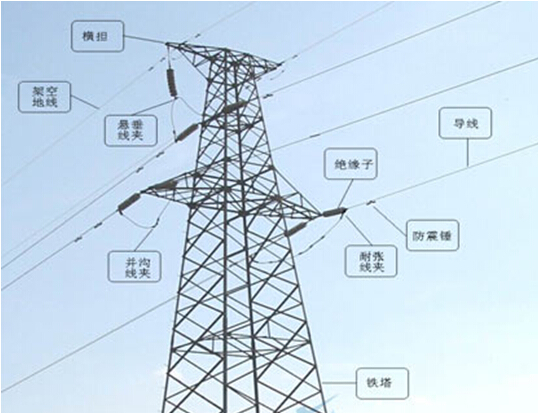

架空输电线路的主要部件有: 导线和避雷线(架空地线)、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。如图所示。

一、导线和避雷线

导线是用来传导电流、输送电能的元件。输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

(一)架空导线的排列方式

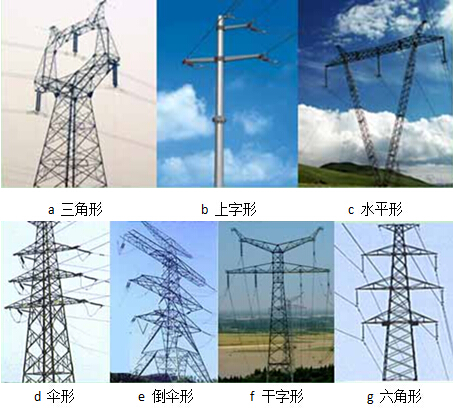

导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见图2。

图2 导线在杆塔上排列方式示意图

导线在运行中经常受各种自然条件的考验，必须具有导电性能好、机械强度高、质量轻、价格低、耐腐蚀性强等特性。由于我国铝的资源比铜丰富，加之铝和铜的价格差别较大，故几乎都采用钢芯铝线。

避雷线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。避雷线的作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

(二)导、地线分类

导、地线一般可按所用原材料或构造方式来分类。

1、按原材料分类

裸导线一般可以分为铜线、铝线、钢芯铝线、镀锌钢绞线等。

铜是导电性能很好的金属，能抗腐蚀，但比重大，价格高，且机械强度不能满足大档距的强度要求，现在的架空输电线路一般都不采用。铝的导电率比铜的低，质量轻，价格低，在电阻值相等的条件下，铝线的质量只有铜线的一半左右，但缺点是机械强度较低，运行中表面形成氧化铝薄膜后，导电性能降低，抗腐蚀性差，故在高压配电线路用得较多，输电线路一般不用铝绞线;钢的机械强度虽高，但导电性能差，抗腐蚀性也差，易生锈，一般都只用作地线或拉线，不用作导线。

钢的机械强度高，铝的导电性能好，导线的内部有几股是钢线，以承受拉力;外部为多股铝线，以传导电流。由于交流电的集肤效应，电流主要在导体外层通过，这就充分利用了铝的导电能力和钢的机械强度，取长补短，互相配合。目前架空输电线路导线几乎全部使用钢芯铝线。作为良导体地线和载波通道用的地线，也采用钢芯铝线。

2、按构造方式分类

按构造方式的不同，裸导线可分为一种金属或两种金属的绞线。

一种金属的多股绞线有铜绞线、铝绞线、镀锌钢绞线等。由于输电线路采用较少，故这里不作介绍。

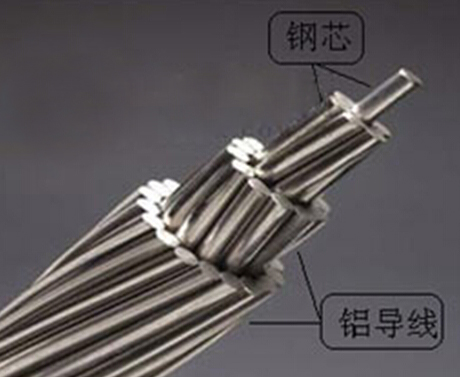

两种金属的多股绞线主要是钢芯铝绞线，绞线的优点是易弯曲。绞线的相邻两层绕向相反，一则不易反劲松股，再则每层导线之间距离较大，增大线径，有利于降低电晕损耗。钢芯铝线除正常型外，还有减轻型和加强型两种。见图3。

图3 钢芯铝线
